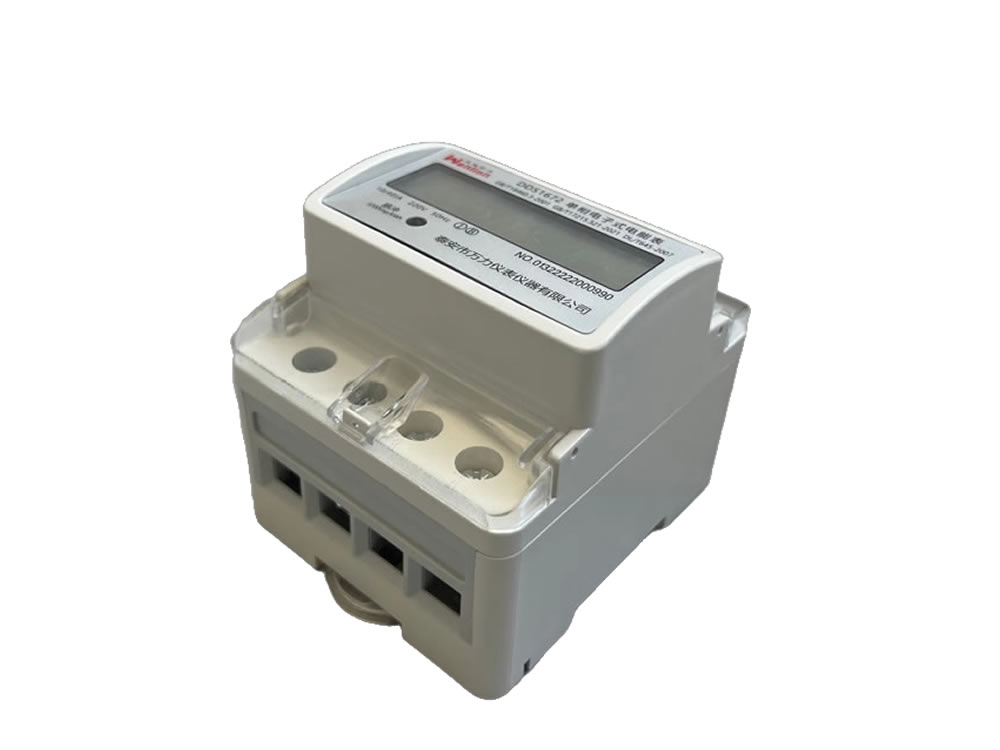

一、产品概述

单相预付费轨道式电能表是本公司采用最新的微电子技术研制生产的新一代电能计量产品。本产品采用专用大规模集成电路和 SMT 生产工艺， 具有电能计量、数据处理、实时监测、信息交互等多种功能。另外，电表配有RS485 通讯接口与上位机实现数据交换，为即时采集用户用电情况提供了更有利的途经。本产品具有可靠性好、体积小、重量轻、外观美观、安装方便等特点。

该表供固定安装在室内使用，适用于环境温度不超过-30~+85℃，相对湿度不超过85%，且空气中不含有腐蚀性气体及避免尘砂、霉菌、昆虫等影响。

二、规格及主要参数

该电能表技术性能完全符合GBT17215.321-2021国家标准和GBT18460.3-2001标准中1或2级单相电能表的相关技术要求，通讯协议 DLT645-2007。

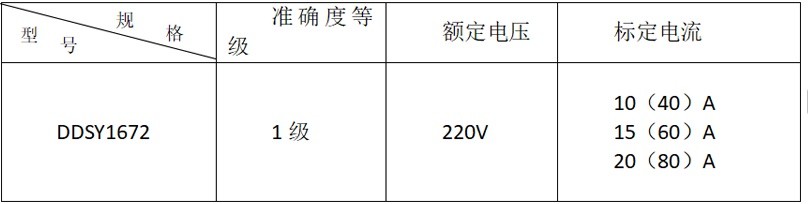

●电能表规格

●主要技术参数

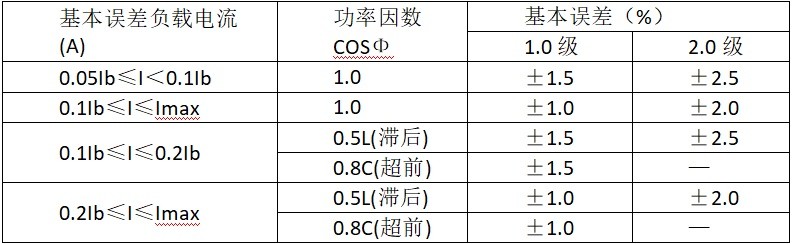

①基本误差

注：Ib 为标定电流，Imax为最大电流。

②起动电流：在额定电压、额定频率、功率因数为1的条件下，当负载电流如下表所示时，电能表能正常工作。

③潜动：本电能表具有逻辑防潜动电路。

④绝缘性能：电能表的所有线路对外壳间能经受波形为1.2/50us，峰值为6kV的脉冲电压，在不同极性下各连续试验10次，不出现电弧放电或击穿现象。电能表的所有线路对地绝缘能经受频率为50Hz的实际正弦波形的交流电压2KV，历时一分钟试验不击穿。

⑤脉冲常数：3200imp/kWh

⑥工作温度：-10℃~～+55℃

⑦极限工作电压:80～120% Ub

⑧功率消耗:≤2W和10VA

⑨通信波特率默认 2400,偶校验

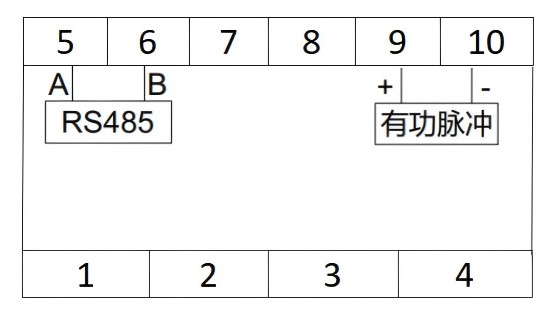

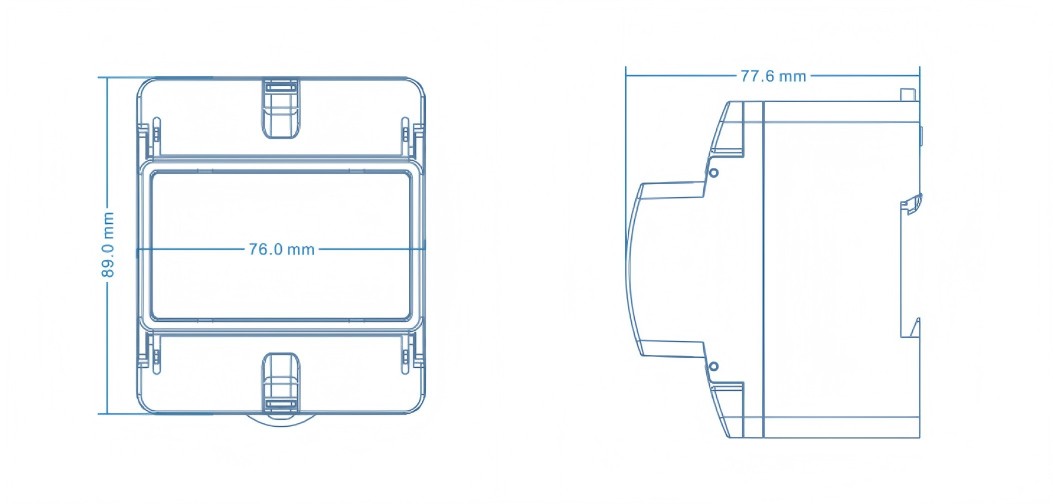

三、外形图与接线图

四、功能及特点

●有功电能计量，长期不工作不需校验，能精确计量正、负两个方向的用电，并以同一个方向累计电能，具有防窃电功能。

●LCD（液晶）显示，正常工作时液晶屏显示总用电量等信息。

●使用IC卡且配合先进的加密技术，保证一表一卡。用户自行购电，不用上门抄表、收费，可执行先购电后用电。

●嵌入标准645协议，可使用4G采集器与电表进行通讯，可对实时累计电量、电压、电流、有功无功功率、功率因数等参数进行抄读；

●具有完善的多种故障自检功能，一旦发生特殊的故障，电表显示相应的告示，提醒用户排除故障。

●采用新型大电流磁保持继电器，功耗低可靠性高。

●使用电隔离技术输出电能校表脉冲信号，发光二极管指示用电，稳定、可靠、长期工作不需要调校。

●具有可靠的断电保护功能，数据在断电后不丢失，保持100年不变，上电即可恢复。

●IC插座自保护功能，当金属片等异体物质插入IC插座时，读卡部分自动保护但不影响正常计量和其他功能，确保电能表不会损坏。

●本产品体积小、重量轻、精度高、功耗低、负荷宽、安装使用方便。

五、安装与使用

●安装

电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。

电能表应安装在室内通风干燥的地方，可任意位置安装，但通常采用垂直挂装方式安装，安装高度议在18米左右，安装电能表的底板应固定在坚固耐火，不易振动的墙上。在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，最好使用铜接头引入，避免因接触不良而引起电能表烧毁。

电能表在雷电较多的地区使用时，应采取避雷措施，以免因雷击而损坏电能表。

●使用

电能表的负载能力在0.004Ib～Imax(直接接入式)或0.002Ib～Imax(经互感器接入式)之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。

六、运输与贮存

●电能表运输和拆封不应受到剧烈冲击，并根据 GBT15464-1995<<仪器仪表包装通用技术条件的规定运输贮存。

●保存电能表应在原包装内，保存地方的环境温度为-40℃~60℃，相对湿度≤85%，空气中无腐蚀性气体。

●电能表在仓库中贮存，应放在台架上,叠放高度不超过5箱。拆箱后，单只包装的电能表叠放高度不超过10只。单只包装拆开的电能表不宜贮存。

七、质量保证

电能表自出厂日期起18个月内,当用户完全遵守本说明书规定要求,并在制造商铅封仍完整的条件下若发现电能表不符合产品标准规定的技术要求时，或有电力及计量部门证明时，制造商给予免费修理或更换。
