一、产品介绍

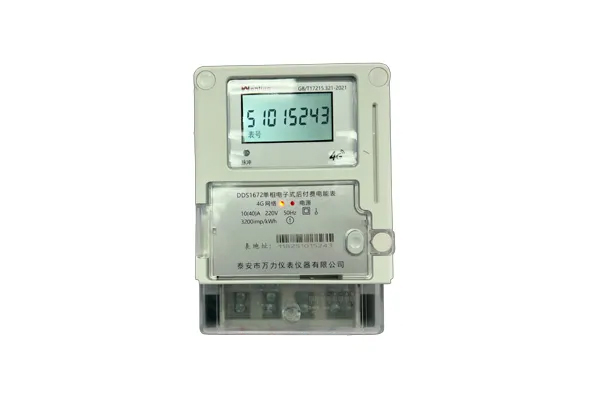

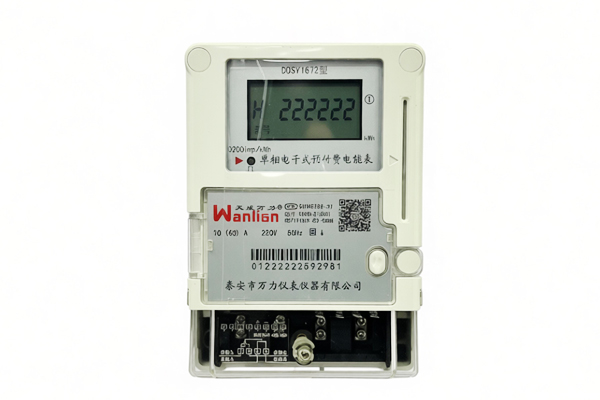

本产品是一款支持4G远程通信的智能单相电能表，采用高精度计量芯片和双模通信技术，可实现远程数据监控与本地快速配置。适用于家庭、商铺、小型企业等场景，具备防窃电、低功耗、长寿命等特点。

关键部件:CPU、计量芯片、电路板、继电器、4G通信模块、表壳、LCD显示屏等。

产品依据的检定规程: JJG1099-2014《预付费交流电能表检定规程》，产品适用的标准: GB/T 17215.321-2021《电测量设备（交流） 特殊要求 第21部分：静止式有功电能表（A级、B级、C级、D级和E级）》。

二、功能特点

1、LCD（液晶）显示，循环显示表号，剩余电量，总累计用电量，电压、电流、实时功率等。

2、有功电能计量，长期不工作不需校验，能精确计量正、负两个方向的用电，并以同一个方向累计电能，具有防窃电功能。

3、具有完善的多种故障自检功能，一旦发生特殊的故障，电表显示相应的告示，提醒用户排除故障。

4、采用新型大电流磁保持继电器，功耗低可靠性高。

5、使用电隔离技术输出电能校表脉冲信号，发光二极管指示用电，稳定、可靠、长期工作不需要调校。

6、具有可靠的断电保护功能，数据在断电后不丢失，保持10年不变，上电即可恢复。

7、通讯方式：①4G远程通讯，自动上传数据，支持手机APP/电脑查询，可远程充值抄表，便于管理部门统计月度电量，可远程通断电，电表数据不会丢失。

②485通讯，支持485有线通讯。

三、规格和主要技术参数

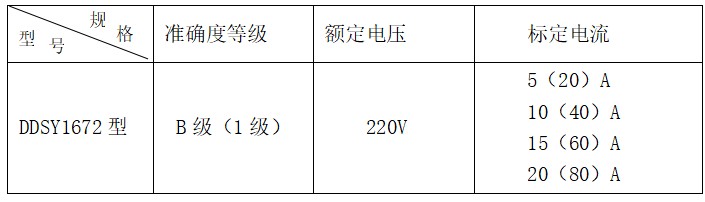

●电能表规格

●主要技术参数

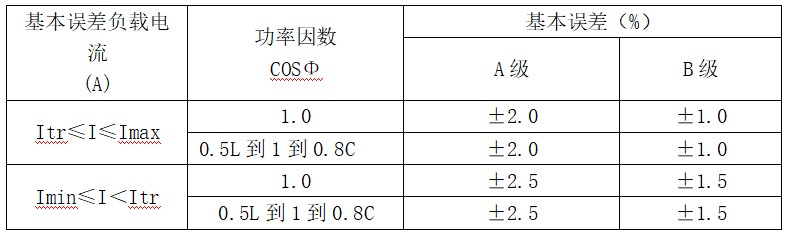

①基本误差

注：Imin为最小电流，Itr为转折电流，Imax为最大电流。

②起动电流：在额定电压、额定频率、功率因数为1的条件下，当负载电流如下表所示时，电能表能正常工作。

③潜动：本电能表具有逻辑防潜动电路。

④绝缘性能：电能表的所有线路对外壳间能经受波形为1.2/50us，峰值为6kV的脉冲电压，在不同极性下各连续试验10次，不出现电弧放电或击穿现象。电能表的所有线路对地绝缘能经受频率为50Hz的实际正弦波形的交流电压2kV，历时一分钟试验不击穿。

⑤脉冲常数：3200imp/kWh

⑥工作温度：-10℃~～+55℃

⑦极限工作电压:80～120% Ub

⑧功率消耗:≤2W和10VA

⑨有线通信波特率默认 2400,偶校验

四、外形图与接线图

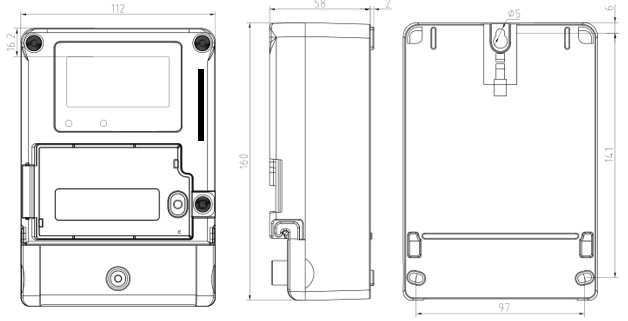

仪表外形尺寸图

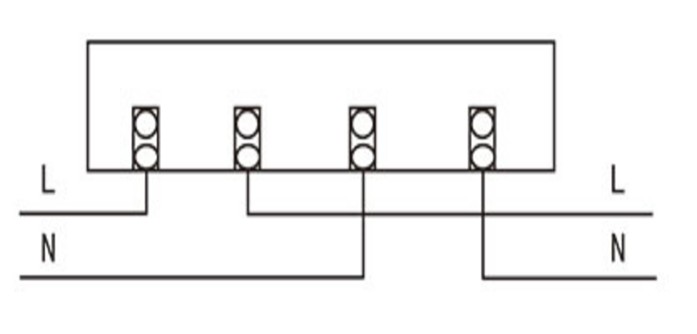

仪表接线图

五、安装与使用

●安装

电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。

电能表应安装在室内通风干燥的地方，可任意位置安装，但通常采用垂直挂装方式安装，安装高度议在18米左右，安装电能表的底板应固定在坚固耐火，不易振动的墙上。在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，最好使用铜接头引入，避免因接触不良而引起电能表烧毁。

电能表在雷电较多的地区使用时，应采取避雷措施，以免因雷击而损坏电能表。

●使用

电能表的负载能力在Imin～Imax之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。

六、运输与贮存

●电能表运输和拆封不应受到剧烈冲击，并根据有关规定运输贮存。

●保存电能表应在原包装内，保存地方的环境温度为-40℃~60℃，相对湿度≤85%，空气中无腐蚀性气体。

●电能表在仓库中贮存，应放在台架上,叠放高度不超过5箱。拆箱后，单只包装的电能表叠放高度不超过10只。单只包装拆开的电能表不宜贮存。

七、质量保证

电表在出厂两年内，在用户遵守本说明书规定要求下使用，并且铅封完整，如果出现质量问题，本公司免费维修或更换。

本手册主要用来指导用户更好地使用该系列电能表。如果用户在使用中有不清楚的地方，请直接打电话与我公司联系，我公司技术人员会给您满意的答复。
