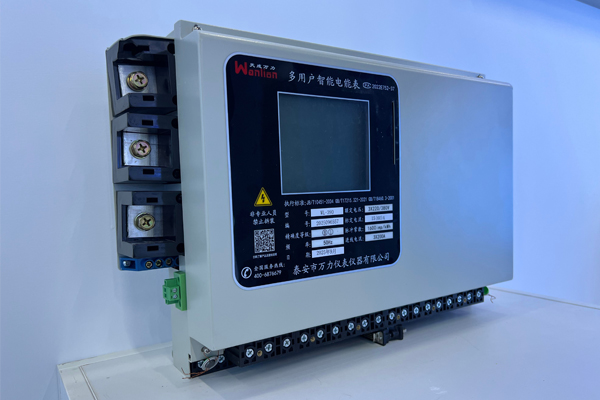

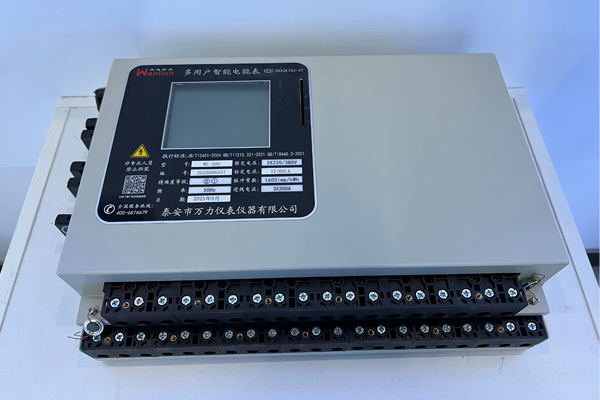

K1+学生公寓型4G多用户说明书

一、产品概述:

该表是我公司自主研发的一款新型预付费电能表，可同时供36户(39户)单相或12户(13户)三相用户使用（同一块表上也可单相和三相混装)。该表内置4G-LTE模块，可利用4G网络服务器联网。可随时通过电脑自动抄收各户的用电信息，便于管理部门及时统计各月的用电量，是企事业单位、城镇居民小区、学生公寓、旧楼电表改造、高层建筑等用电计量及控制的理想产品。

二、产品功能特点：

◆体积小、功耗低、精度高。

◆具有预付费功能，欠费断电，缴费形式多样（正计数带控制的表型可选做）。

◆低电量报警功能：可设置报警电量，当用户的用电量低于设定值时，电表的电量显示窗口会自动闪烁或对用户进行断电提示。

◆过载保护（限流）功能：当用户负载超过允用最大负载时，该户自动断电保护。

◆可同时计量与检测(39户)单相。

◆计量电路与通讯、显示电路采用双CPU结构，一个CPU主管计量，一个CPU主管通讯、显示和指示，通讯时不影响计量。

◆数据安全：电表各种参数采用加密法，保证数据安全。

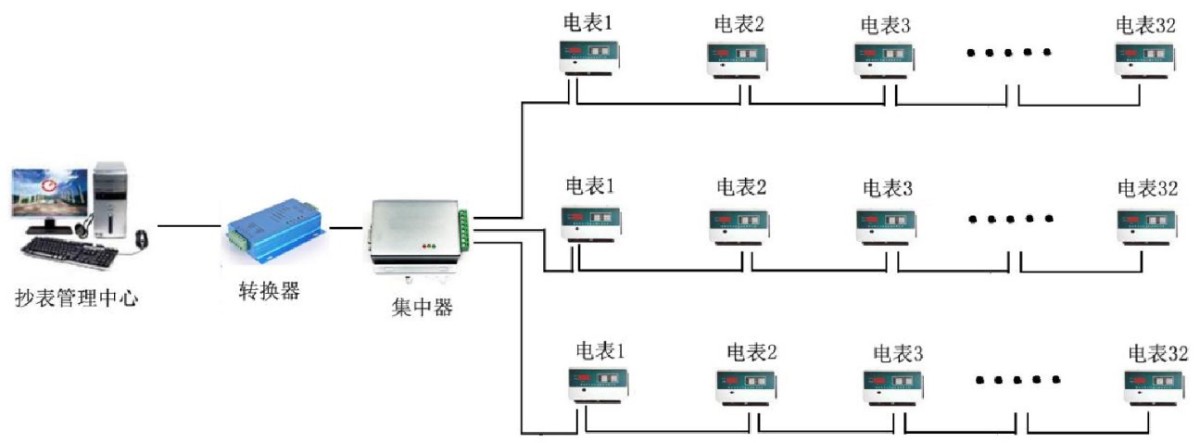

◆远程读取表中实时数据（剩余电量/累计电量）

◆实时断送电：通过4G网络，物业管理部门足不出户便可控制用户电表通、断电， 电表内的数据不会丢失。

◆整表/单表清零：可通过软件进行单户或整表清零操作。

◆恶性负载控制：当用户使用 “恶性负载”时，系统自动识别并断电，当恶性负载去除后，系统自动恢复供电。

◆负荷控制：可为每户设定限定功率，当用电负荷超过此限定值时，系统自动断电，负荷降低后自动恢复供电，6次（可设）断电后必须手动强制送电（延长负荷开关使用寿命）。

◆时段控制：可将设置12个时段，系统自动实现定时送电、断电功能。

◆断电报警(可选)：可为每户设定拉闸报警电量，当用户的剩余电量达到此设定值时，该户自动断电，以提醒其及时购电。直到电量用完后电表再次断电，用户需购电后方可恢复供电。

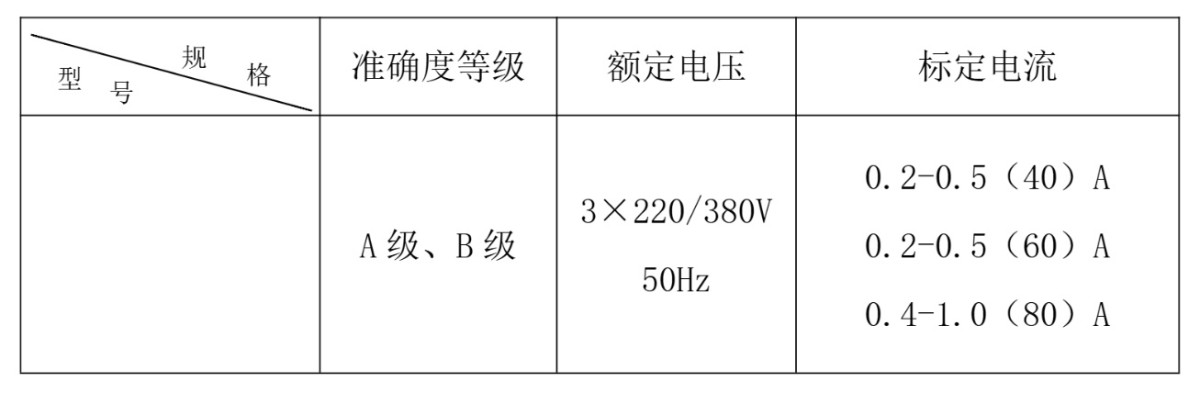

三、主要技术指标：

1、直接接入式电能表：

额定电压：AC 3×220/380V

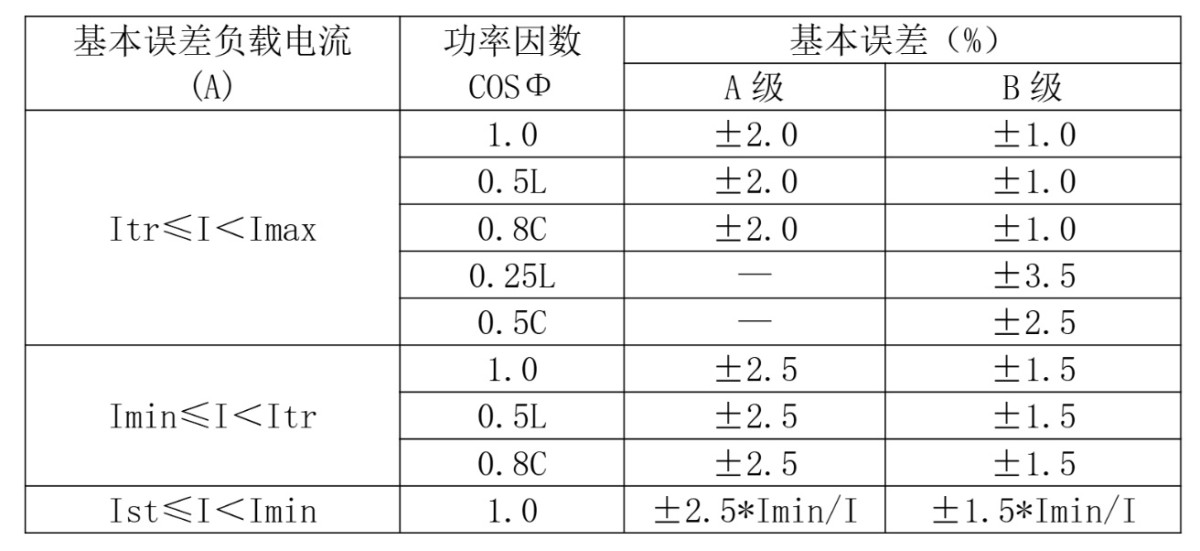

精度等级：1.0级

标定电流： 10(40)A、15(60)A

脉冲常数：1600imp/kWh

电量分度：0.1度

使用环境温度: -25℃～+55℃

通讯方式：

RS485：波特率：2400  校验位：EVEN 数据位：8 停止位：1

4G-LTE：内置4G-LTE模块，无需布线，通电自动联网。

四、功能及特点介绍

计量剩余/累计电量，计费单位：0.1kW.h；

单表最大出线：39线，用户可单三相用户任意；

按照电能表出线数量，设计两种规格：21线、39线；

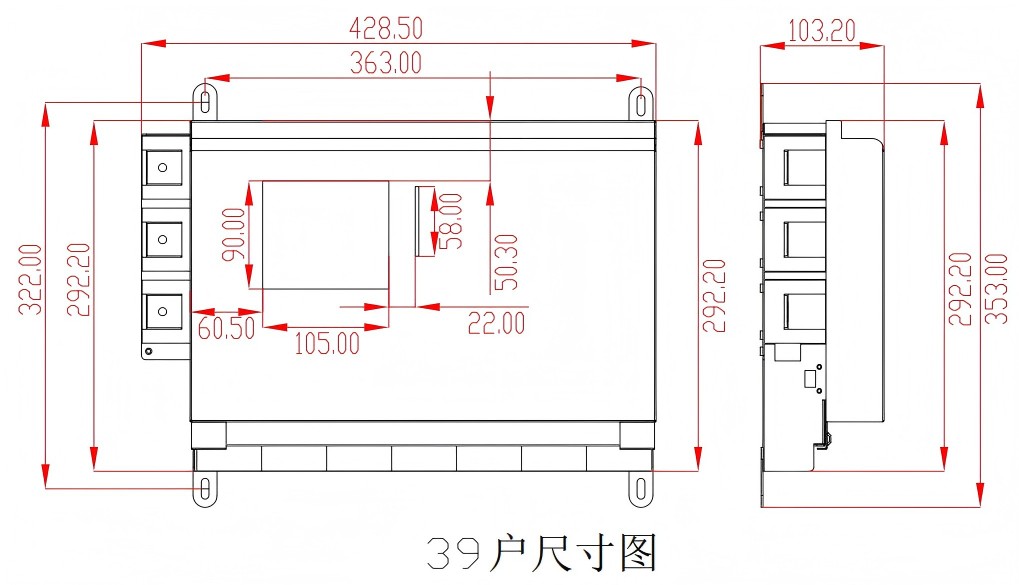

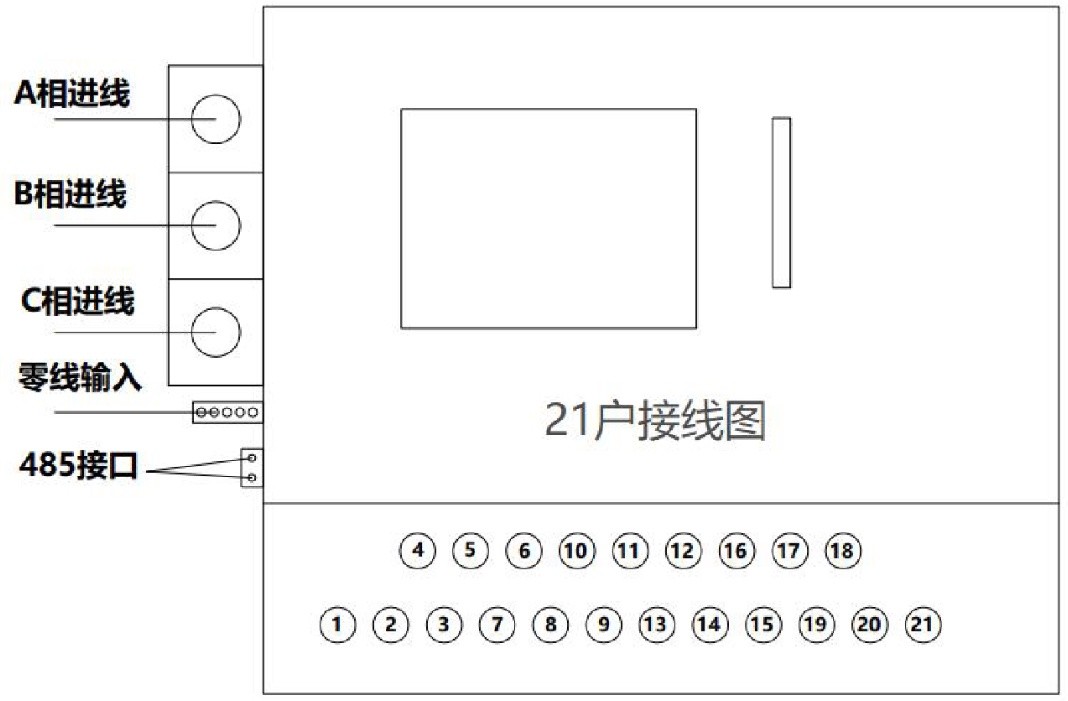

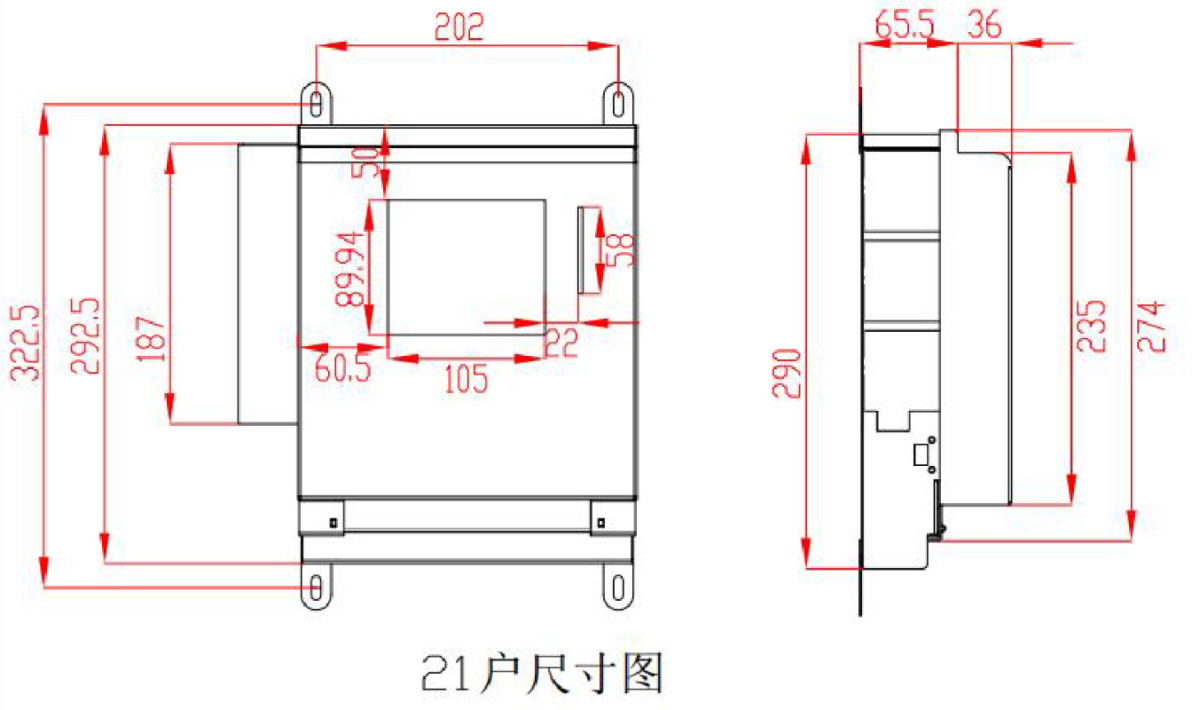

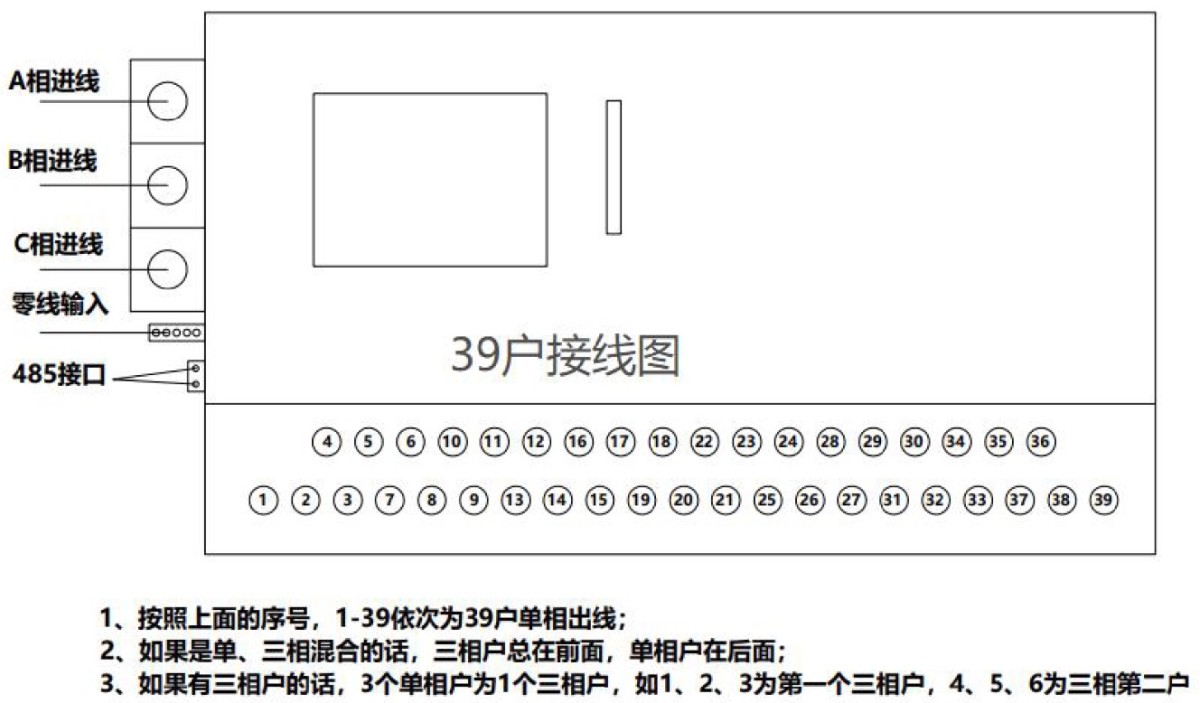

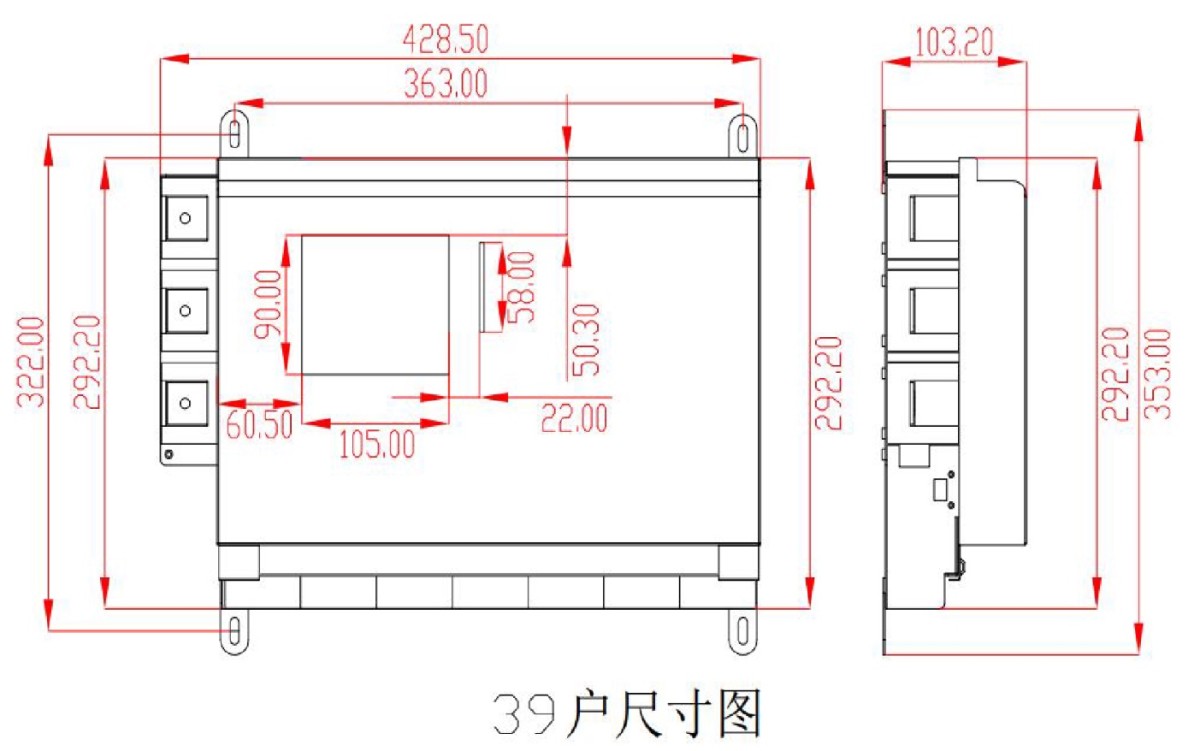

五、外形尺寸及接线图

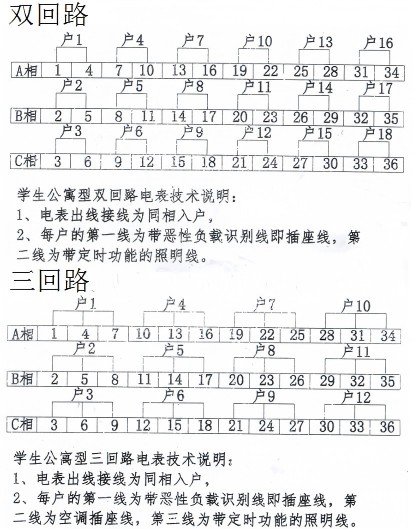

双回路和三回路对照表
