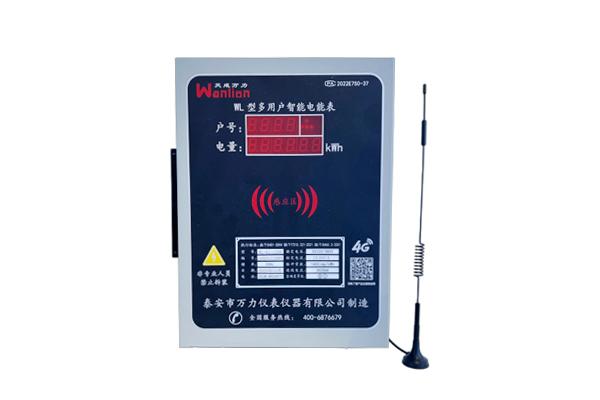

一、产品概述:

该表是我公司自主研发的一款新型预付费电能表，可同时供36户(39户)单相或12户(13户)三相用户使用（同一块表上也可单相和三相混装)。该表内置4G-LTE模块，可利用4G网络服务器联网。可随时通过电脑自动抄收各户的用电信息，便于管理部门及时统计各月的用电量，是企事业单位、城镇居民小区、学生公寓、旧楼电表改造、高层建筑等用电计量及控制的理想产品。

二、产品特点：

◆体积小、功耗低、精度高。

◆具有预付费功能，欠费断电，缴费形式多样。

◆通过4G-LTE网络远程拉合闸，简单方便。

◆低电量报警功能：可设置报警电量，当用户的用电量低于设定值时，电表的电量显示窗口会自动闪烁。

◆可同时计量与检测36户(39户)单相或12户(13户)三相及36户(39户)以下单三相任意组合。

◆计量电路与通讯、显示电路采用双CPU结构，一个CPU主管计量，一个CPU主管通讯、显示和指示，通讯时不影响计量。

三、主要技术指标：

1、直接接入式电能表：

额定电压：AC 3×220/380V

精度等级：1.0级

标定电流： 10(40)A、15(60)A

脉冲常数：1600imp/KWh

电量分度：0.1度

使用环境温度: -25℃～+55℃

通讯方式：

RS485：波特率：2400  校验位：EVEN 数据位：8 停止位：1

4G-LTE：内置4G-LTE模块，无需布线，通电自动联网。

2、互感器型电能表：

额定电压：AC 3×220/380V

精度等级：0.5S

标定电流：1.5(6)A

脉冲常数：5000imp/KWh

电量分度：0.01度

使用环境温度:-25℃～+55℃

通讯方式：

RS485：波特率：2400  校验位：EVEN 数据位：8 停止位：1

4G-LTE：内置4G-LTE模块，无需布线，通电自动联网。

四、功能及特点介绍

计量剩余/累计电量，计费单位：0.1kW.h；

单表最大出线：39线，用户可单三相用户任意；

按照电能表出线数量，设计四种规格：12线、24线、36线、39线；

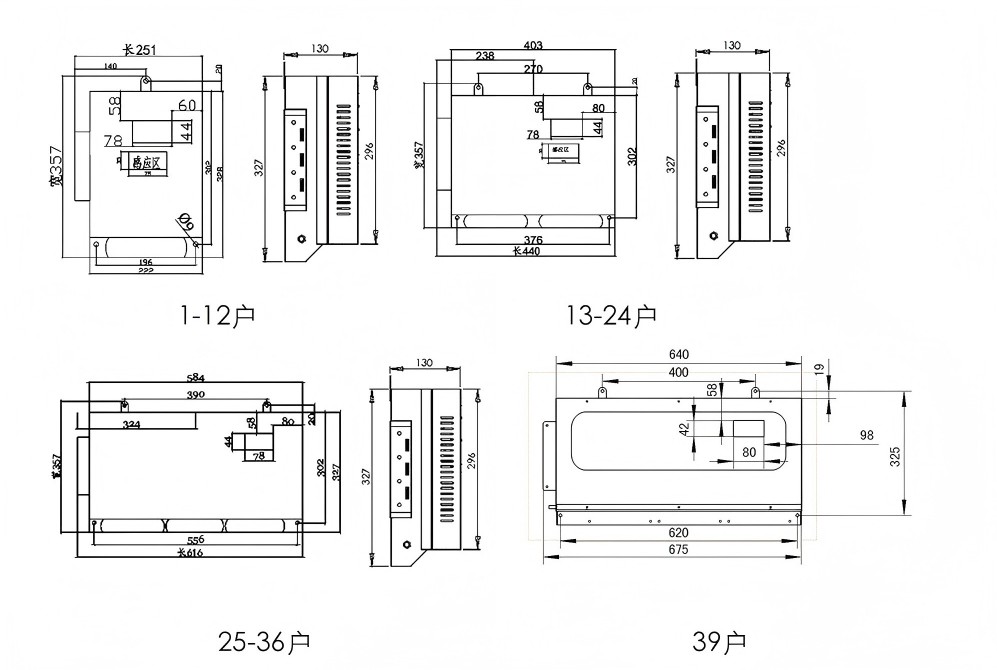

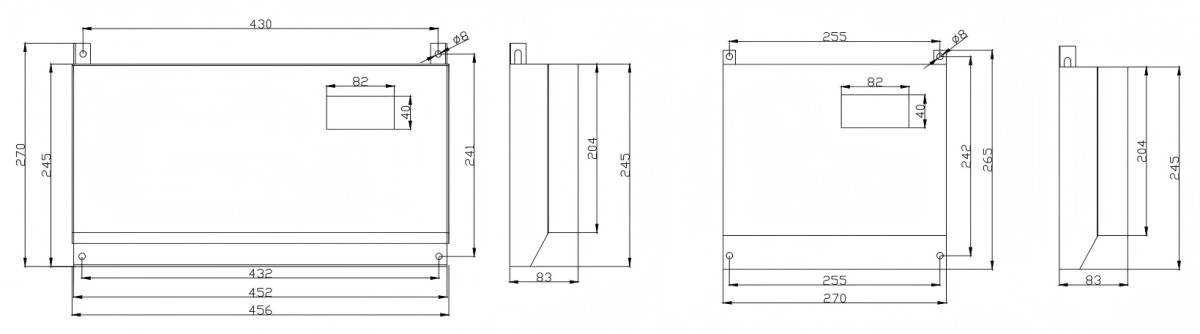

五、外形尺寸及接线图

上图户数为单相户数：一个三相户等于三个单相户：

1-12户：长251mm*宽357mm*130mm；

13-24户长251mm*宽357mm*130mm；

25-36户长616mm*宽357mm*130mm；

39户长675mm*宽357mm*130mm.

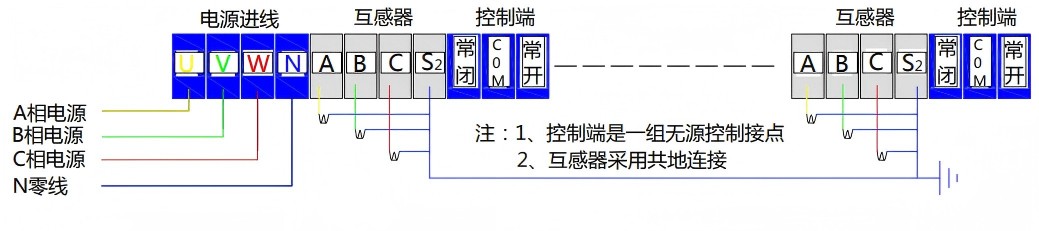

互感式：

电表电源线、出户线、控制线连接

出线再全为火线，零线为公共零线

互感式
