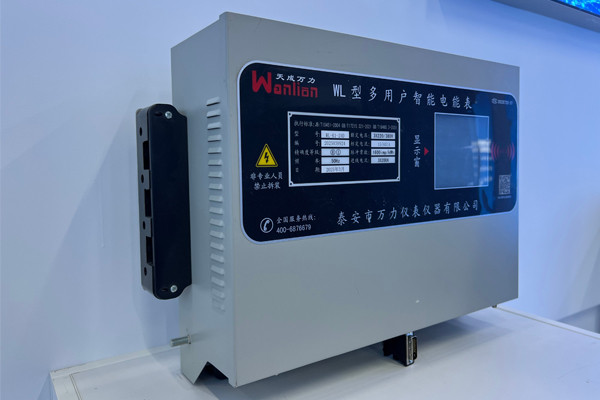

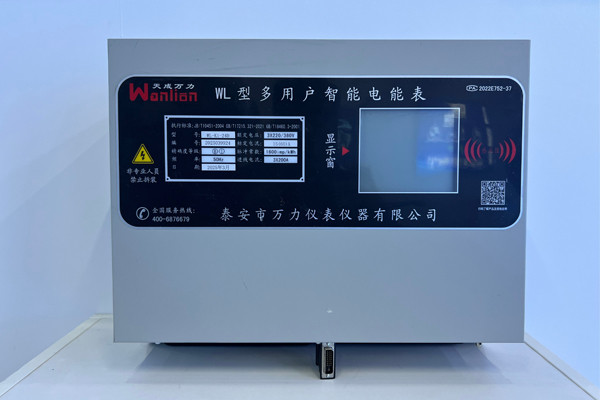

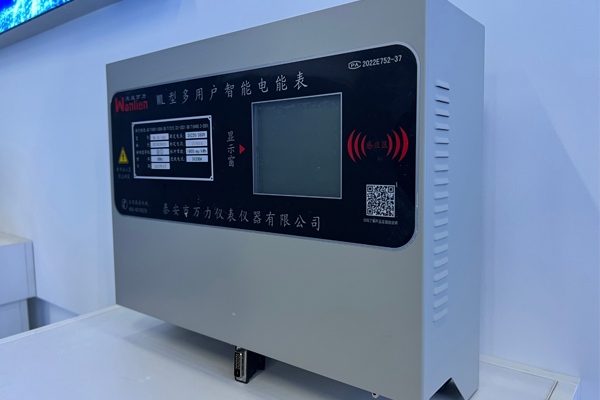

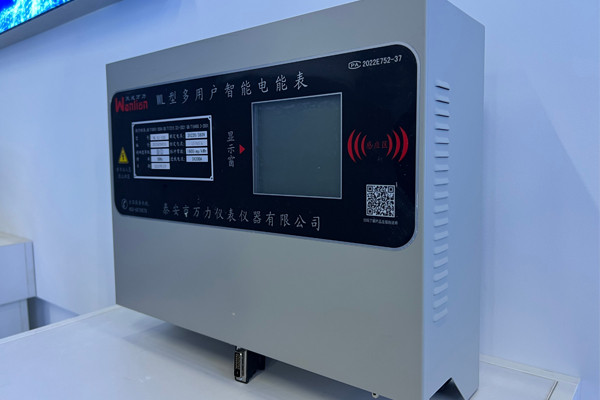

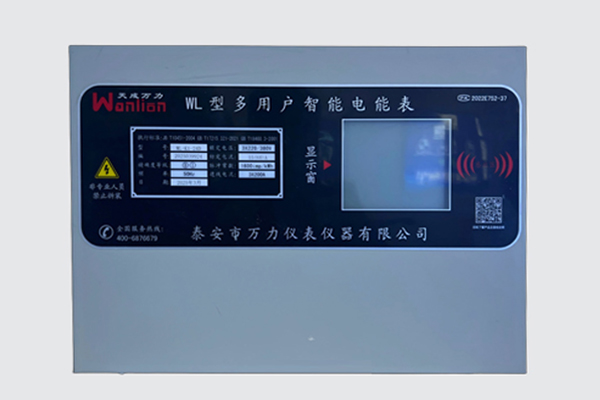

一、产品概述

多用户电能表采用模块化结构，结构合理，功能完善。以两片单片微控器为核心，完成用户用电参数采集，电能计算、处理、存储及用户用电控制，为用户提供了多种功能选择。电能表按照负载接入方式，有直接接入式和互感器类电能表 2 个系列。

直接接入式单表，精度：1.0 级，产品最大出线数量：39 线，互感器接入电能表，精度：0.5S，产品最大出线数量：8 户三相。

4G 复费率系列电能表采用联网通迅方式，电能表内置 4G-LTE 模块，可利用 4G 网络服务器联网。先交钱后用电，可实现不同时段不同电价功能，用户类型可以实现三相用户和单相用户数量的任意设置（在最多 39 出线范围内），即一台电能表最多可设置 39 个单相或 13 个三相用户（互感器型 8 户），或在 39 线内设置小于 13 个三相用户，余下出线为单相用户的任意组合。显示采用双行高亮度数码管或液晶显示，循环显示电能表信息和各用户的户号及实时电量信息。

二、产品特点

 体积小、功耗低、精度高。

 具有预付费或后付费功能，欠费断电。

 通过 4G-LTE 网络远程拉合闸，简单方便。

 低电量报警功能：可设置报警电量，当用户的用电量低于设定值时，电能表的电量显示窗口会自动闪烁。

 可同时计量与检测 36 户(39 户)单相或 12 户(13 户)三相及 36 户(39 户)以下单三相任意组合。

 计量电路与通讯、显示电路采用双 CPU 结构，一个 CPU 主管计量，一个 CPU 主管通讯、显示和指示，通讯时不影响计量。

 可分为 4 种费率、14 个时段、4 个时区。

三、主要技术指标：

1、直接接入式电能表：

额定电压：AC 3×220/380V

精度等级：1.0 级

标定电流： 10(40)A、15(60)A

脉冲常数：1600imp/KWh

电量分度：0.1 度

使用环境温度: -25℃～+55℃

通讯方式：

RS485：波特率：2400 校验位：EVEN 数据位：8 停止位：1

4G-LTE：内置 4G-LTE 模块，无需布线，通电自动联网。

2、互感器型电能表：

额定电压：AC 3×220/380V

精度等级：0.5S

标定电流：1.5(6)A

脉冲常数：5000imp/KWh

电量分度：0.01 度

使用环境温度:-25℃～+55℃

通讯方式：

RS485：波特率：2400 校验位：EVEN 数据位：8 停止位：1

4G-LTE：内置 4G-LTE 模块，无需布线，通电自动联网。

四、功能及特点介绍

 计量剩余金额，计费金额：0.1 元；

 单表最大出线：39 线，用户可单三相用户任意；

 按照电能表出线数量，设计四种规格：12 线、24 线、36 线、39 线；

 计量尖峰平谷用电量；

 可统计月用电，上月用电，上上月用电，和总累计。

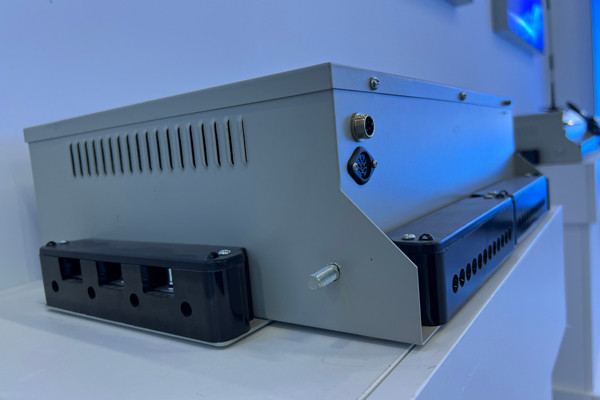

五、电能表外形及安装尺寸

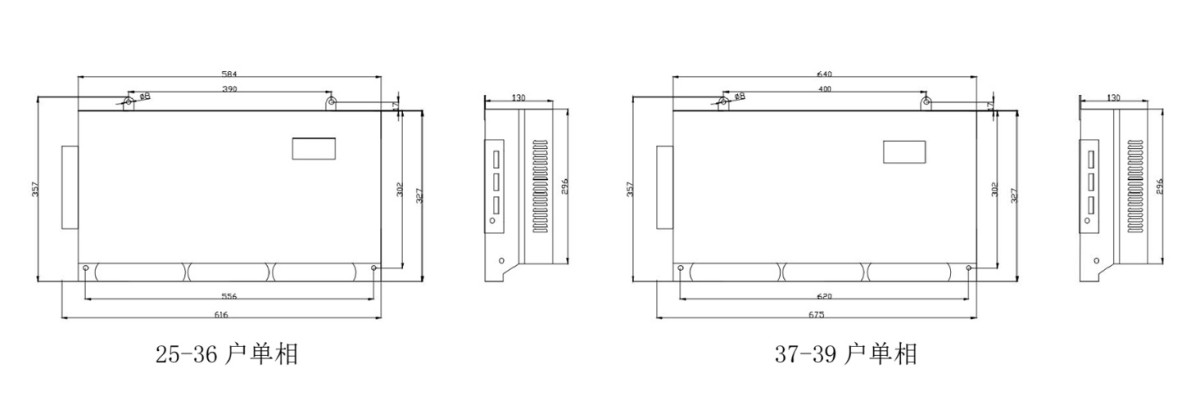

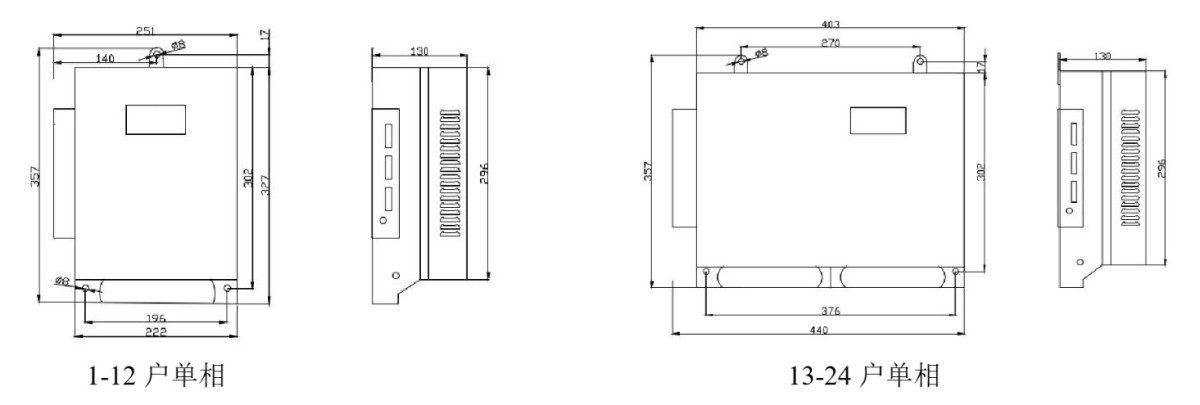

直输式：

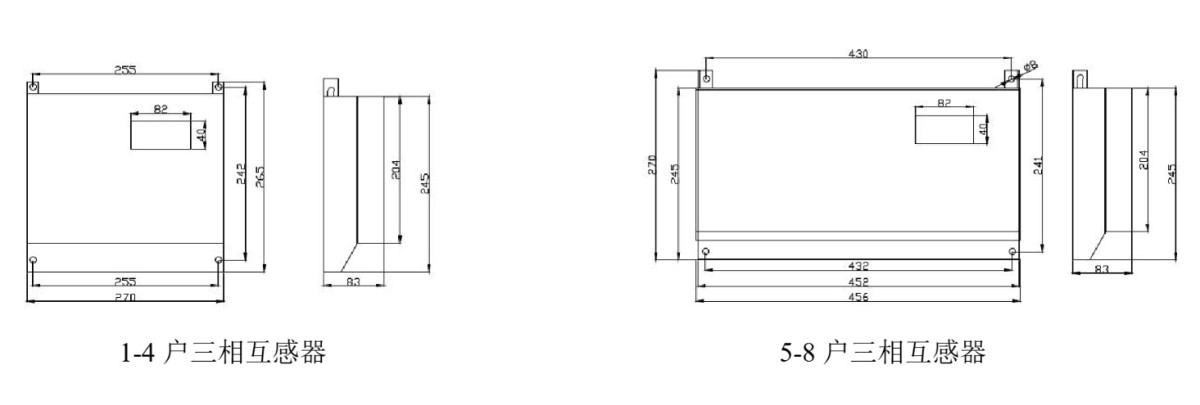

互感器式：

六、端子接线图

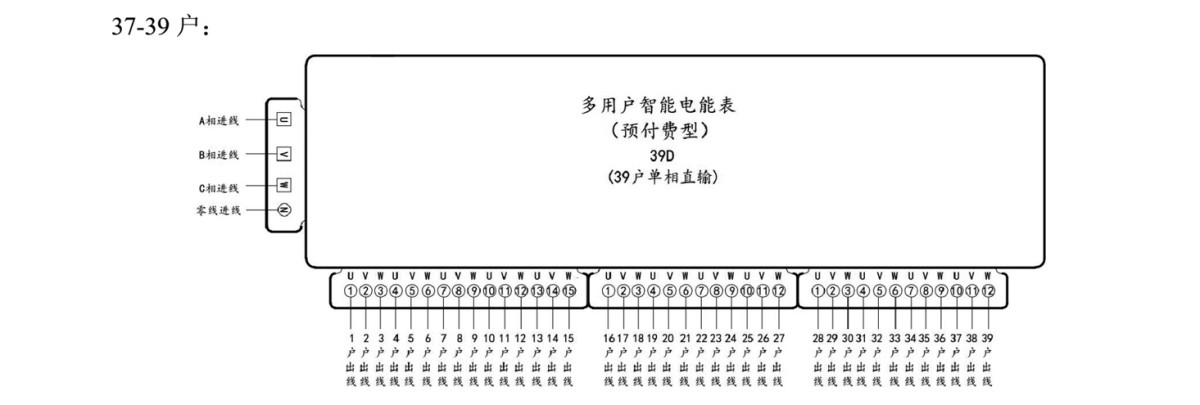

单相直输：

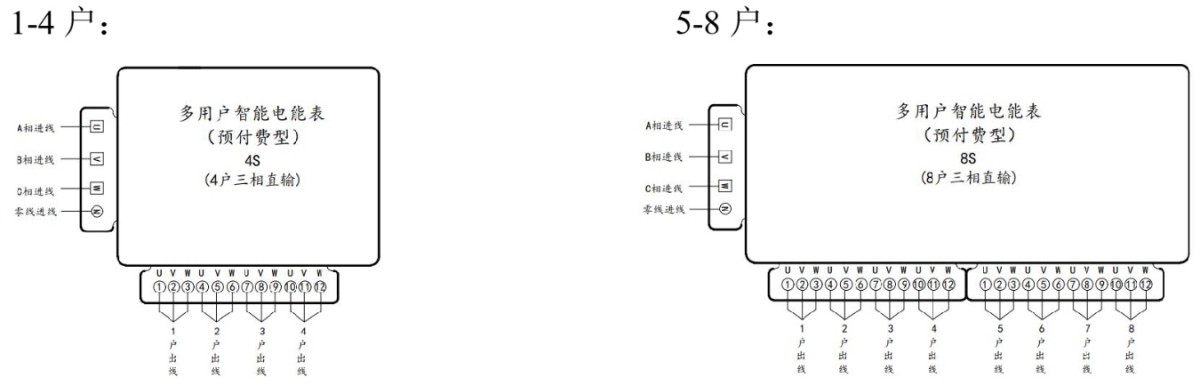

三相直输：

说明：1、单相直输可与三相直输混合使用；2、三相和单相使用时，三相在前，单相在后；

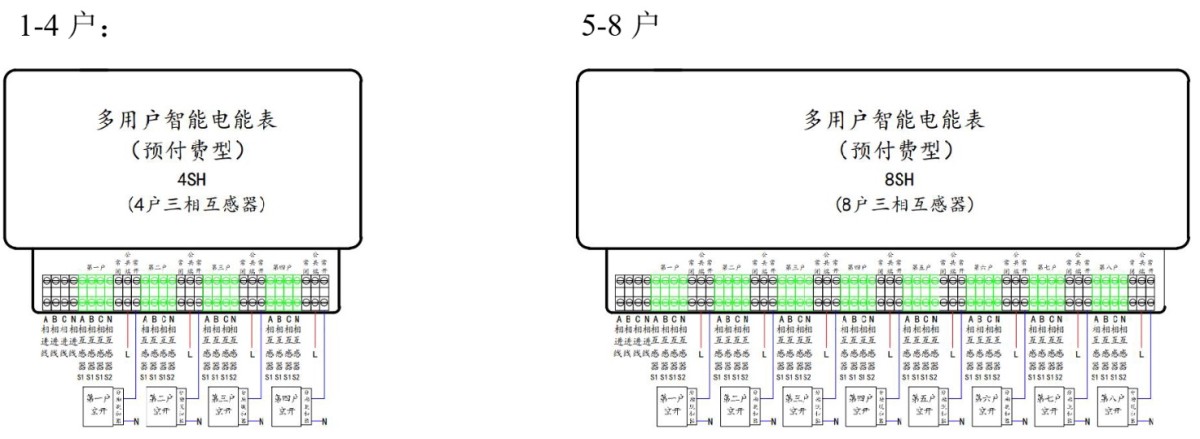

三相互感器：

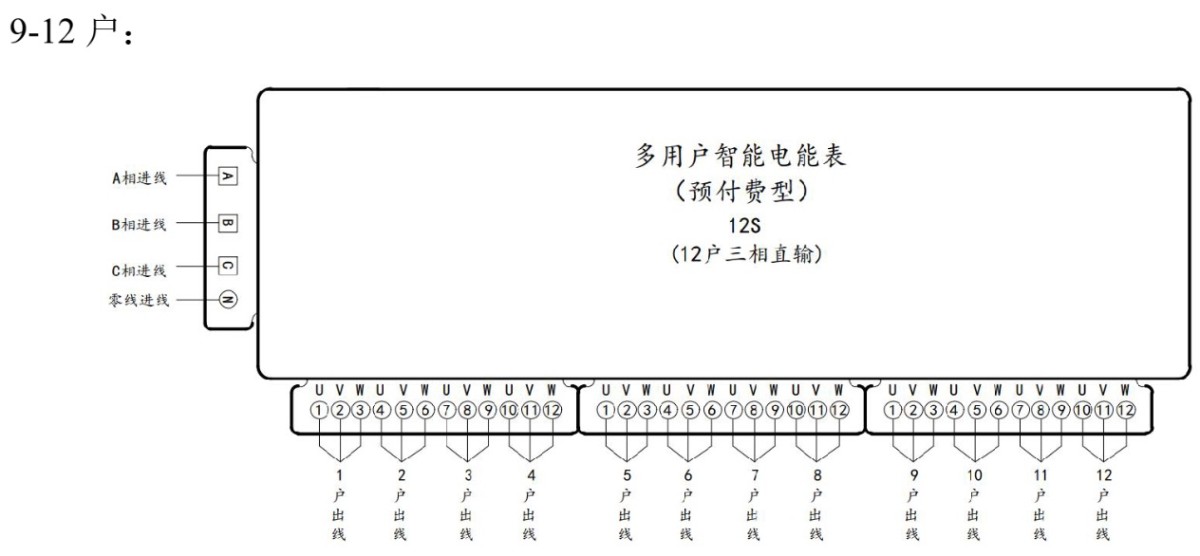

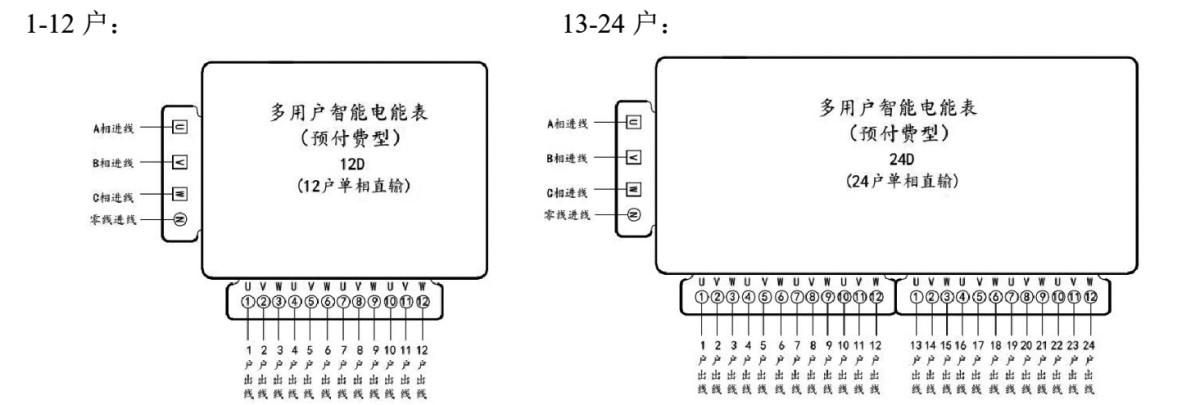

七、进出线端子接线图

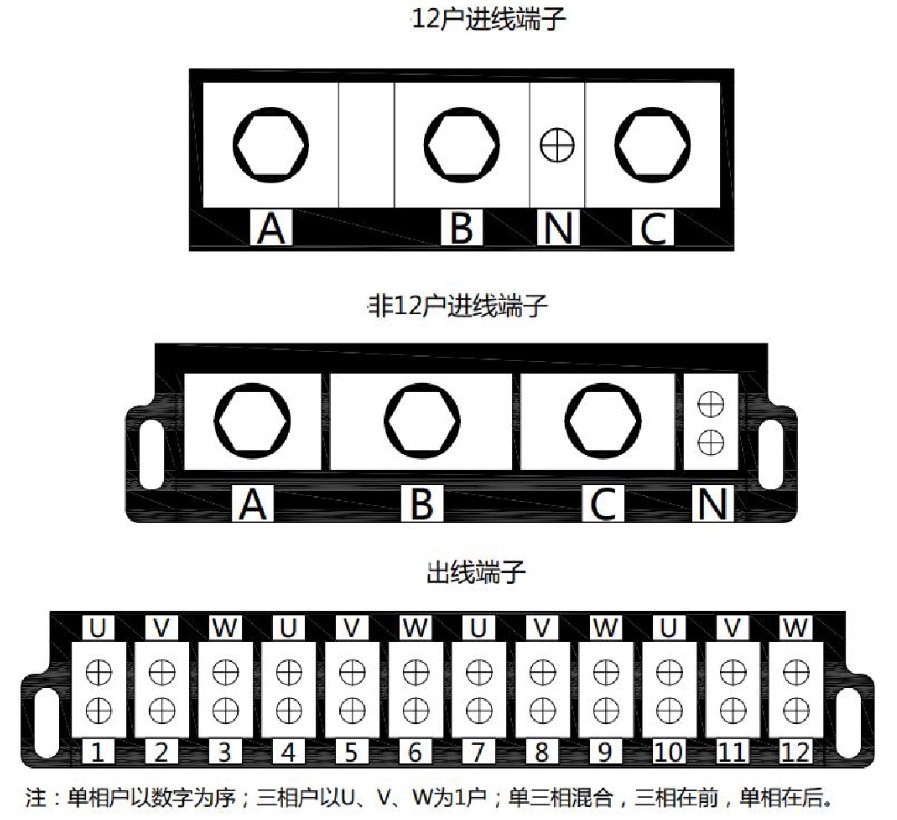

直输式：

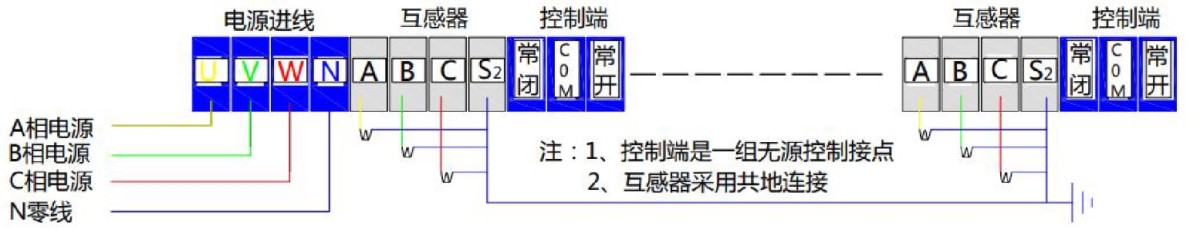

互感器式
