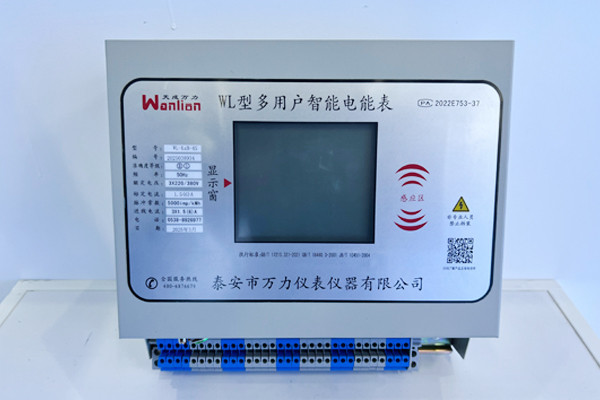

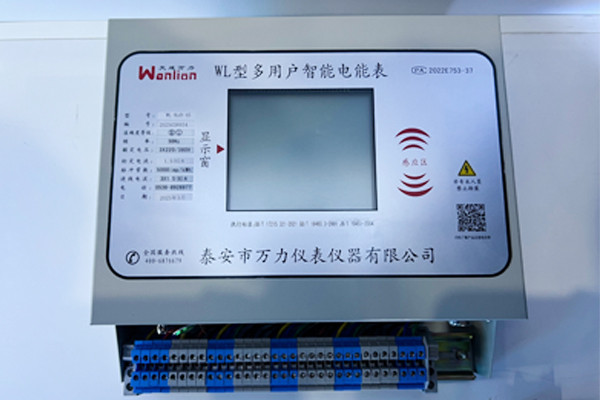

一、产品简介

K1+型多用户智能电能表是我公司自主研发的一款新型预付费电能表，采用模块化结构，以双单片机设计，实现用户用电参数采集、电能计算、处理、存储及用户用电控制，结构合理，功能完善，用户可多种功能选择。

本产品可通过 RS485 接口实现联网功能，随时通过电脑自动抄收每户的用电信息，便于管理部门及时统计每月的用电量，是企事业单位、城镇居民

小区、学生公寓、旧楼电表改造、高层建筑等用电计量及控制的理想产品。

本产品采用高频射频卡（M1 卡)作为数据传输的纽带，不联网时也可以通过射频卡实现预付费功能。M1 卡具有无触点、防攻击、容量大、加密性好、数据传输稳定、使用寿命长等优点。本产品可以通过内置读卡模块在表上实现预刷卡付费功能（需定购带内置刷卡功能），也可以通过外置刷卡器实现刷卡预付费功能（需要订购外置刷卡器），用户购电后不必到电表刷卡。

二、基础功能

● 体积小、功耗低、精度高。

● 电能表具有逻辑防潜动电路。

● 有功电能计量，长期不工作不需校验，具有防窃电功能。

● LCD（大液晶）显示，正常工作时液晶屏显示剩余电量。

● 采用大功率磁保持继电器，长时间工作不会损坏，自身功耗低，可靠性和稳定性高。

● 联网抄表功能：带有 485 接口，可随时抄收各表的用电情况，便于管理部门统计月度用电量。

● 联网充值功能：当用户需要充值时，管理部门只需要通过售电软件输入购电量通过 485 线将电量传送到电表上，不需要用户再拿着卡到电表上刷卡。

● 联网通、断电控制功能：通过 485 网络，管理部门足不出户便可控制用户电表通、断电， 电表内的数据不会丢失。

● 具有预付费功能，欠费断电，缴费形式多样。联网控制和 IC 卡售电可同时兼备，用户可以选择用联网售电，也可以选择用卡进行售电。

● 过载保护（限流）功能（需定制）：当用户负载超过允用最大负载时，该户自动断电保护。

● 最大可同时计量与检测 39 户单相或 13 户三相及以下单三相任意组合。

● 计量电路与通讯、显示电路采用双 CPU 结构，一个 CPU 主管计量，一个 CPU主管通讯、显示和指示，快速通讯时不影响计量。

● 根据用户要求可制作外置刷卡型、内置刷卡型、联网远控型。

● 数据安全：电表各种参数采用加密法，保证数据安全。

三、扩展功能

● 低电量短信提示：对接短信平台，无硬件，可设置报警量，一键全发，及时提示用户充值。

● 移动端手机支付：微信小程序充值。

● 微信推送：软件微信公众号推送，可推送低电量预警，物业也可发送天气等其他信息。

● 一卡通平台对接：标准协议定制，MBUS485645 等标准协议对接接口。

● 单三相模式切换：软件更改单三相设置，无需更改硬件。

四、显示功能介绍

本产品采用 LCD 液晶显示，循环显示产品版本号、表地址、总出线数、3三相户数、每一户电量（最多 39 户）。显示用户电量时，第一排数字显示户号（或线号），第二排数字显示剩余电量（或累计电量）。

五、规格和主要技术参数

1．本 产 品 符 合 产 品 符 合 GB/T17215.321-2021 、 GB/T18460.3-2001 、JJG1099-2014 的全部技术要求。

2．准确度等级：B 级。

3．本产品有 1-21 户和 22-39 户两种壳体。

4．产品规格

基本误差

注：Itr 为转折电流，Imax 为最大电流，Imin 为最小电流，Ist 为启动电流。

6．工作温度

-25℃~+55℃

六、外形及尺寸

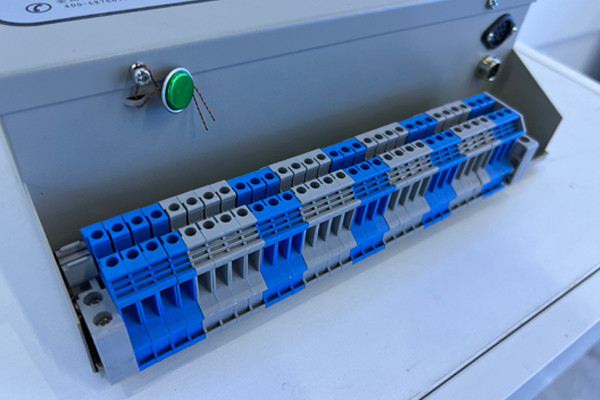

七、接线图

八、注意事项及简单故障排除

1．用户的电卡第一次购电后，应严格按照一表一卡对应。

2．电卡要妥善保管，切忌与强磁性物质放在一块，并注意保持电卡表面的清洁。

3．485 联网线建议采用 RVVP2×1.0 双绞屏蔽线，表与管理系统之间的最远距离为 1000 米。

4．所购电量未用完出现断电，应先检查电表的出线是否有电压，如果有电压则应检查其它开关、线路。如果电表的出线无电压，则需检查是否为欠费，如欠费需充值后才能继续供电。

九、安装方式

1．电能表底座上、下端各有 2 个挂钩螺钉孔，可用螺钉固定，安装表的底板应固定在坚固耐火的墙上，建议安装高度为 1.8 米左右，空气中无腐蚀性气体。

2．电能表应按照接线图进行接线，最好用铜线或铜接线头接入。

十、运输与存储

1．电表的运输和拆封不应受到剧烈冲击，并根据 ZBY00382/84《仪器仪表包装技术条件》规定运输和存储。

2．电表应存储在原包装箱内，存储的环境温度为-25℃~70℃，相对湿度不超过 85%，空气中无腐蚀性气体。

十一、质量保证

电表在出厂两年内，在用户遵守本说明书规定要求下使用，并且铅封完整，如果出现质量问题，本公司免费维修或更换。

本公司拥有修订本说明书的权利，如有修改恕不另行通知。

RS485 联网通讯布线说明

网络构建：

电表提供 RS485 通讯接口，用专用通讯双绞线（ 线路型号：RVVP 屏蔽双绞 线径：0.75、1.0）将电表连接组网，通过上位机，实现电表的参数抄取和控制。

组建 RS485 通讯网络时，一般采用手拉手串联方式。
