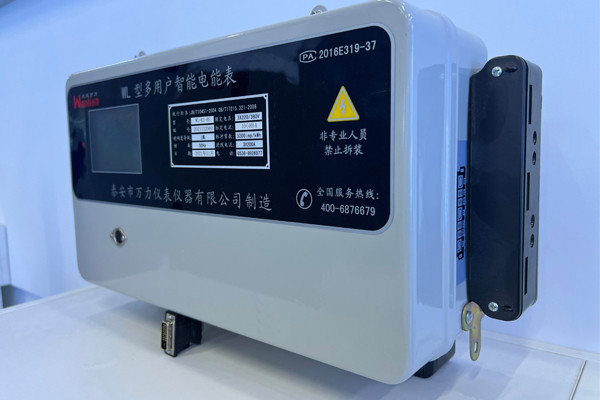

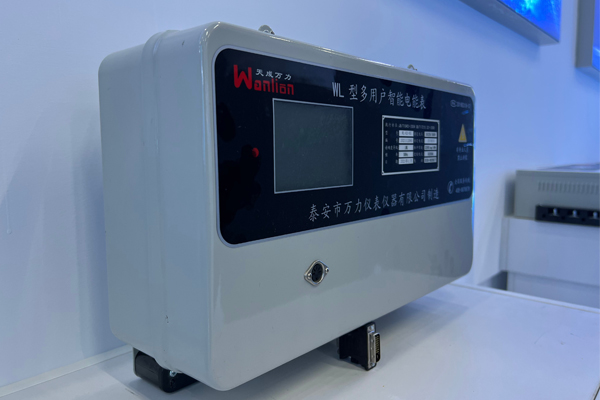

一、产品简介

K3 型多用户电能表(非接触式射频卡预付费电能表)可以对最多 39 户单相或13 户三相用户单独控制，集中安装，采用微电子技术和表面焊接工艺生产，单片机处理系统实现数据检测、分户计量与循环显示，通过非接触式射频卡控制断电上电，使之实现预付费目的，方便物业管理，杜绝偷漏电行为，彻底解决了电费收取困难的问题。该电能表具有体积小、抗电磁干扰、功耗低、使用寿命长、智能抄表等优点。是企事业单位、居民小区新建楼房、旧楼改造、高层建筑、学生公寓等用电计量及控制的理想产品。

二、功能特点

1、K3 型多用户电能表能准确计量正负两个方向的有功电能，防止窃电。

2、通过数码管清晰显示每个用户的用电信息，每隔四秒钟循环显示每户的剩余电量。上排数码管显示用户号，下排数码管显示该用户的当前剩余电量。

3、可抄读电压、电流、功率等用电参数。

4、宽量程 10(50)A，采用磁保持继电器，过流能力强，适应负载变化大的用户。

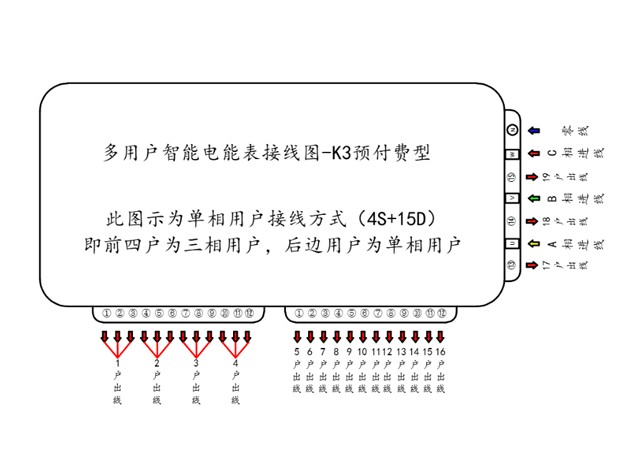

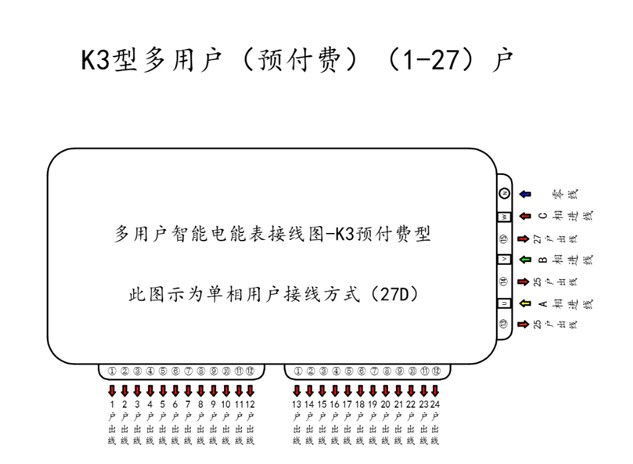

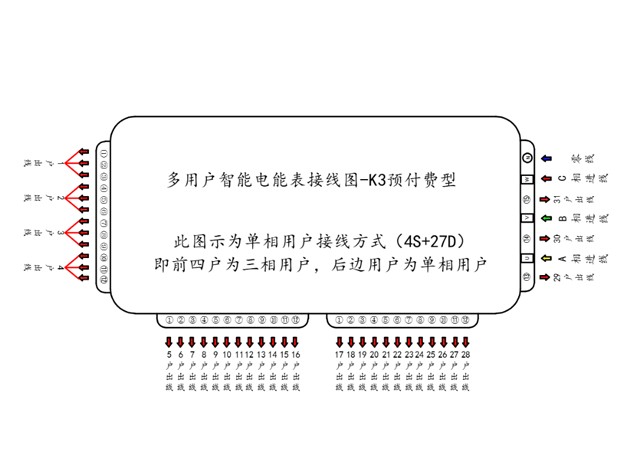

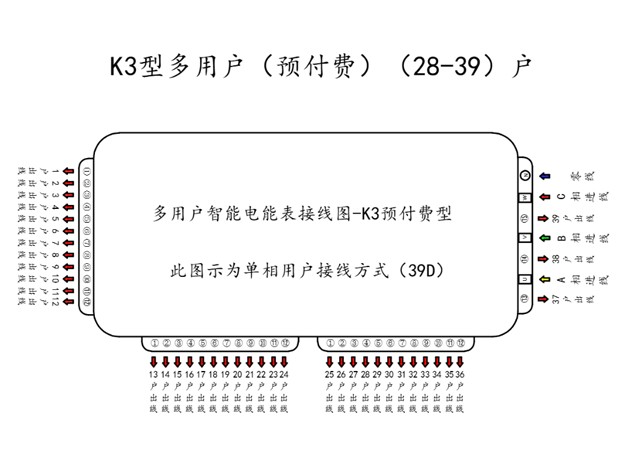

5、根据用户需要可以单相、三相组合人户，单相最多计量控制 39 户，三相最多计量控制 13 户，接线简单，操作方便。

6、整机功耗低(<6VA)，节能效果明显。专用防潜动和看门狗电路，使工作更加可靠。

7、具有断电报警闪烁提示，当达到断电报警时电表自动断电，如用户继续使用电表内的剩余电量，需刷卡一次才能继续使用。

8、射频卡具有无触点、防潮、防攻击、加密性好、数据传输稳定、使用寿命长等特点，射频卡内数据可保存 20 年以上，采用加密控制逻辑和通讯电路，可靠性更高。

9、本机具有继电器续磁功能，以防止退磁。每 8～15 分钟，所有继电器续磁一次，如恰好续磁时，用户刷卡，可能继电器动作不彻底，再续磁时，继电器即正常。

三、使用过程

K3 型多用户电能表在正常使用情况下,数码管循环显示电表编号、售电软件单位号、用户号和总剩余电量，当达到断电报警或剩余电量为零时，继电器断开，下排数码管每户闪烁显示-00000，提示用户及时购电充值。充值刷卡时电表首先显示该用户的本次购电量，接着显示该用户的累计剩余电量。如果达到断电报警时，表内的剩余电量可以继续使用，需要用户再次刷卡就可以继续使用表内的剩余电量。

四、技术参数

1、计量户数：单相 39 户、三相 13 户

2、工作电压：AC150～250V

3、标定电流：10(50)A

4、启动电流：0.5％IB

5、工作温度：-20℃～60℃

6、精度等级：1.0 级

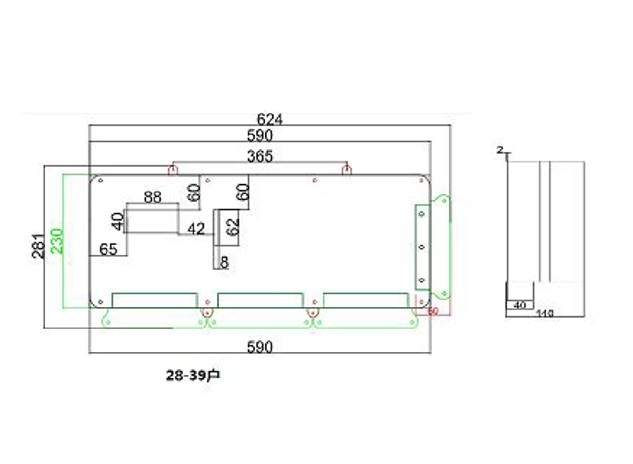

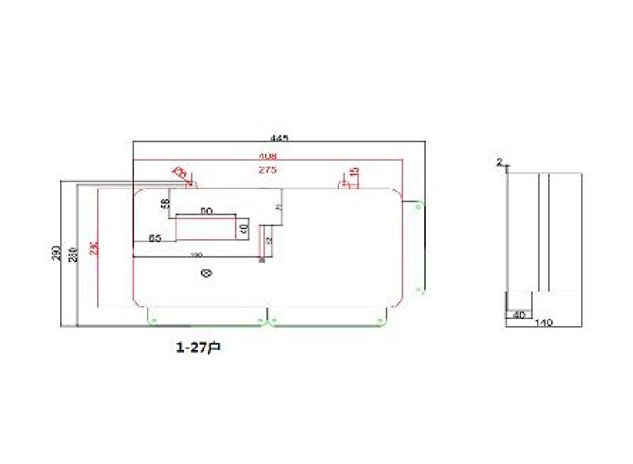

五、外形尺寸

六、抄表方法

1、直读抄表

本电能表显示窗口有两排 LED 数码管,上排显示用户号：如 0001 表示第一户；

0002 表示第二户…上排的用户号 0001 对应下排第一户的用电量,依此类推，最高显示 99999.9Kw.h 每四秒钟切换一户。

2、计算机联网远程自动抄表（用户选用）。

七、检验与校表

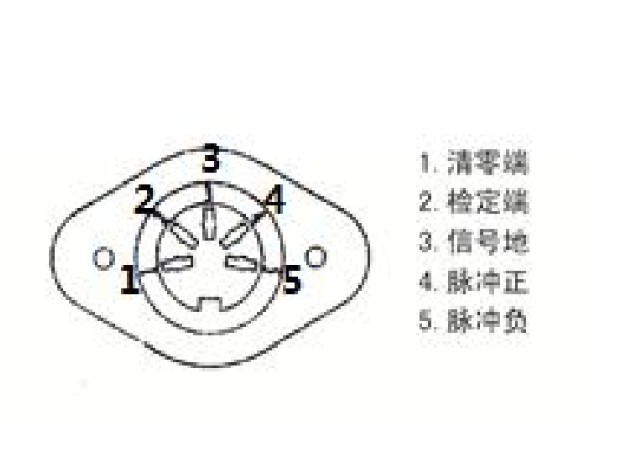

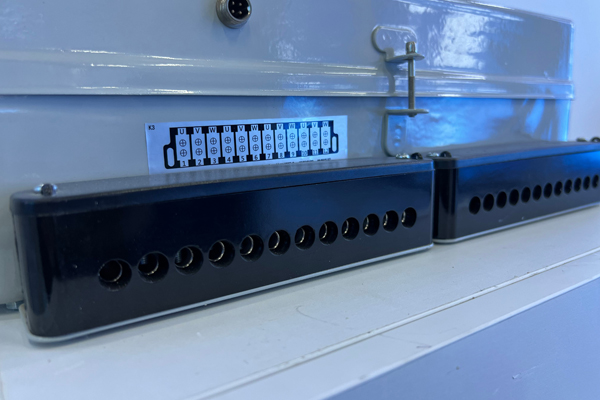

电表壳体上盖有一个五芯插孔，如图：

八、检验方法

1、通过校表设备将电流线从被检定用户的进线端输入，从该户输出端输出，电压线加在此相进线和零线 N 之间。

2、通过专用五芯插头，把五芯插座上 4 脚(脉冲正)5 脚(胁冲负)加在校表台的脉冲输入上，被检多户表脉冲常数单相 K=3200i m p／KW．h，三相 K=3200im p／KW．h。

3、将五芯插座上 2 脚(检定端)和 3 脚(信号地)短接，固定显示被检测的户数，可检测当前显示的用户误差，以此类推。功率显示校验法：本多用户电能表具有功率显示功能，将检定插头插入五芯插座，电表上排数码管不再显示用户号，而显示对应户的用电功率。检定完毕后，一定要拔下五芯插头。

九、运输和贮存方法

1、电能表的运输和组装不应受到剧烈冲击，根据 ZBY00382／84《仪器仪表包装技术条件》规定运输和存贮。

2、暂不使用时，勿破坏原包装，贮存在环境温度为一 25℃～70℃，相对湿度不超过 85％，长期存放要防潮、防震、防高温。

十、服务保证

电能表在出厂两年内，用户正常使用并铅封完好的前提下，出现质量问题，本公司免费维修更换。

十一、安全事项

1、请仔细阅读说明书，注意接线方式，切勿将户数和火线零线接错，以免损坏电表。

2、电能表须装入配电箱中，不应漏天安装，防雨、防曝晒。

3、电表零线仅提供电表回路，切勿缺零运行配电箱内应另设用户零线、地线端子。

特别提示：电表接线后应仔细检查，切勿缺零运行
